色婷婷久久久久av-久久99久久99精-国产精品久久老阿姨-国产又粗又猛又爽性生活视频-97人妻少妇在线观看-中文字幕一区二区三区四区五-国产一二区在线播放-久久99热伊人99-婷婷的五月天在线视频,隔壁人妻中文一区,国产精品 日韩精品 中文字幕 ,99热在线只有精品9

       我們之前經(jīng)常說的是直讀光譜分析儀的常規(guī)分析原理，怎么個(gè)激發(fā)過程，然后怎么產(chǎn)生數(shù)據(jù)這樣，今天我們可能講的更為細(xì)致，也是從直讀光譜分析儀內(nèi)部看分析過程。

       光電直讀光譜分析時(shí)，電極架激發(fā)區(qū)域充氬氣，使樣品在控制氣氛下激發(fā)。在使用氬控制氣氛以后，試樣的激發(fā)在惰性氣體保護(hù)下進(jìn)行，可以減少合金元素對(duì)氧親和力作用的影響；同時(shí)還可以驅(qū)盡試樣激發(fā)時(shí)釋放出的氧、氮和水分子氣體，使光譜線強(qiáng)度更加穩(wěn)定。另外在氬氣的氣氛下激發(fā)，電離比較容易。對(duì)提高離子線的強(qiáng)度更加有利。

       在氬氣氛中激發(fā)和在空氣中激發(fā)不同，激發(fā)時(shí)生成激發(fā)斑點(diǎn)不同，產(chǎn)生兩種不同的放電即凝聚放電和擴(kuò)散放電。形式不同，分析準(zhǔn)確度不同。

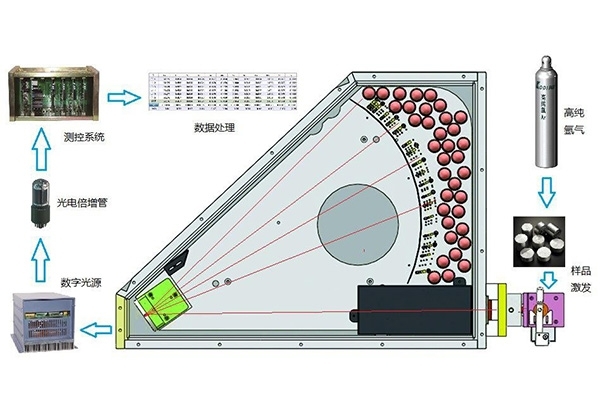

直讀光譜儀激發(fā)過程圖解

       這兩種放電在間隙中釋放出的能量相同、凝聚放電形式的樣品蒸發(fā)較烈，放電集中在樣品的較小面積上，而擴(kuò)散放電形式樣品的蒸發(fā)不烈。凝聚放電在陰極處的放電電流密度大。以上兩種放電所得分析結(jié)果差別很大。

       氬氣的純度和流量、光源的參數(shù)，鋼中一些元素的含量高低都是產(chǎn)生不同放電形式的原因。樣品表面有氣孔、夾雜、油污、殘余水份都會(huì)引起擴(kuò)散放電。氬氣純度不夠或未經(jīng)氬氣凈化處理引起的擴(kuò)散放電。澆鑄狀態(tài)的鋼樣比鍛軋狀態(tài)的鋼樣更易引起擴(kuò)散放電。樣品中如含有易氧化的元素如硅、鋁、碳、鉻等含量高時(shí)生成穩(wěn)定化合物，往往導(dǎo)致擴(kuò)散放電。引起擴(kuò)散放電的原因是由于含有一定數(shù)量的氧。

       光電直讀光譜分析，用的是低壓火花，放電是單向的。由于單向，上下電極有極性，采用樣品接負(fù)，輔助電極接正，這樣對(duì)樣品激發(fā)，具有電侵蝕作用。所謂侵蝕，指金屬樣品在光源的作用下，其表面物質(zhì)的損失、樣品侵蝕厲害，則進(jìn)入分析間隙的物質(zhì)量多。

       物質(zhì)的侵蝕取訣于放電電流密度和放電時(shí)間的長(zhǎng)短。在單向放電下，陰極上的電侵蝕要比陽極上快許多倍。我們利用這電侵蝕現(xiàn)象使分析樣品有較大的蒸發(fā)速度進(jìn)入分析間隙。而使輔助電極在激發(fā)過程中很少消耗，這種單向電侵蝕的產(chǎn)生主要是在脈沖放電作用下，離子轟擊樣品所致。
