直讀光譜光學結構的設計非常重要，決定著光譜儀中入射能量的光與照射到單個探測器象元上的光能量之間的關系。光譜儀精度的主要影響因素有光柵、入射光纖或狹縫尺寸、光學鏡片的性能、還有光室的結構，氬氣的純度等等，以及是否使用靈敏度增強透鏡等。

CCD探測器

       電荷耦合器件CCD 探測器中儲存著電荷，而當光子照射到其光敏面時電荷就會被釋放。在 探測器具有自然積分的特性因此具有非常大的動態范圍，它只受暗（熱）電流和 AD 轉換卡數據處理速度的限制。3648 象素 CCD 具有集成的電子快門功能，因此可以達到10微秒的積分時間。CCD 探測器的優點是象元數多（2048或3648）、靈敏度高、響應速度快，主要缺點是信噪比低。

直讀光譜光柵

       光柵，也稱衍射光柵。是利用多縫衍射原理使光發生色散（分解為光譜）的光學元件。它是一塊刻有大量平行等寬、等距狹縫（刻線）的平面玻璃或金屬片。

       光柵的狹縫數量很大，一般每毫米幾十至幾千條。單色平行光通過光柵每個縫的衍射和各縫間的干涉，形成暗條紋很寬、明條紋很細的圖樣，這些銳細而明亮的條紋稱作譜線。
       光譜，光通過光柵形成光譜是單縫衍射和多縫干涉的共同結果。
      譜線的位置隨波長而異，當復色光通過光柵后，不同波長的譜線在不同的位置出現而形成光譜。

       綜上所述，光柵是將產生光譜的器件，分隔和分辨各色的光，形成光譜。它的重要性不言而喻，目前能做光柵的廠家不是太多，它的技術性決定這個配件的價格也比較高，創想儀器采用的光柵為國際進口的光柵。

直讀光譜儀器透鏡

       光譜儀器的透鏡作用是對一些雜色光進行過濾，所激發出的光能穿過透鏡進入分光室。

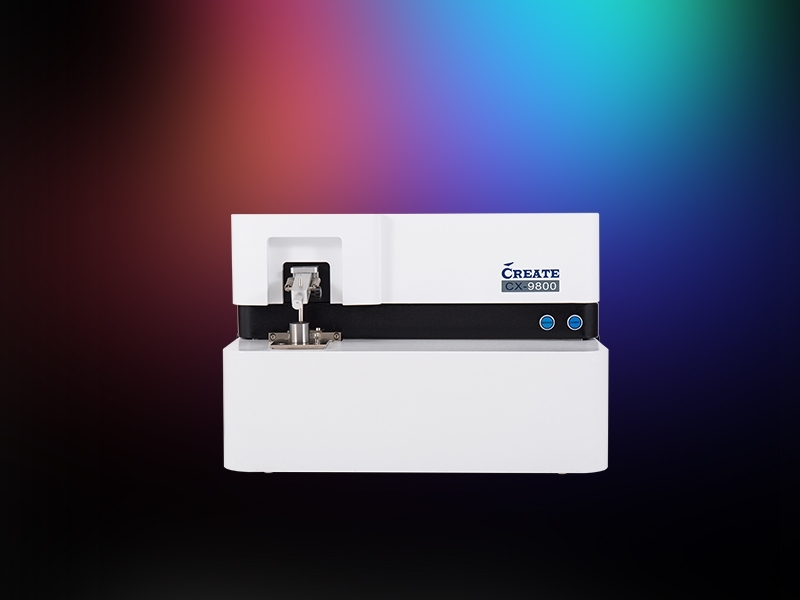

CX-9800直讀光譜儀精度

       以上的因素影響著直讀光譜儀的精度，重點講述的是配置的因素，還有一個大的因素是操作過程和溫度以及氬氣。買到好的直讀光譜儀也要注意操作，熟讀直讀光譜儀操作規程，操作一點都不難！
