你知道光譜儀器的衍射光柵嗎？
發布時間：2019-10-17 10:46:57 點擊：8068
大約在1821年,夫朗和費刻畫出第一塊光學光柵,制造光柵主要是用高度精密的刻畫機在光學表面上進行機械刻劃。世界上只有少數幾個實驗室覺工廠掌握了制造的技術，能夠生產出質量?jī)?yōu)良的光柵，因而產量低，價格高昂，不能普遍應用在光譜儀器中。

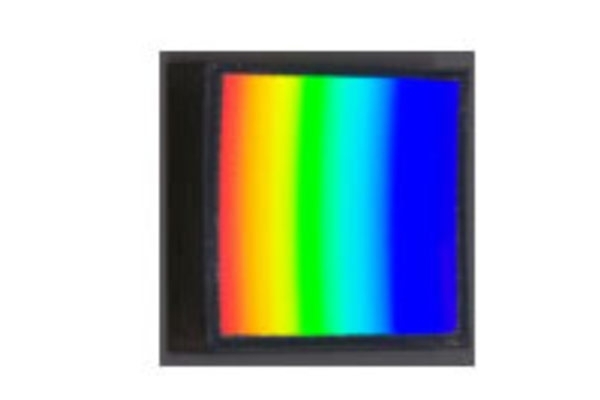

光譜儀器的平面光柵
近30年來，由于成功地應用干涉計量術對光柵刻劃?rùn)C(jī)實行光電控制，提高了光柵的質量，而且由于解決了光柵的復制技術，從一塊刻劃的母光柵可以得到許多塊復制光柵，產量增加而且價格得以降低。這就使普遍采用衍射光柵代替棱鏡作為光譜儀器的色散系統成為現實。十幾年來，隨著激光技術廣泛應用于各個領域，用激光作光源的全息照相制造光柵的新方法迅速發展。用這種方法制造的光柵被稱為全息光柵，它有著獨特的優點，日益廣泛地應用在光譜儀器中。
衍射光柵原是在高精度光學平面或凹面上刻劃出一系列平行的等寬且等間隔的直線形刻槽而形成的元件。一般的光柵在1mm內有幾十乃至數千條刻槽，一塊光柵上刻槽總數可達104~105量級。近年來已可制成非直線形刻槽光柵和間隔可變的非周期結構光柵。
光柵有透射式和反射式兩種，透射式光柵在光譜儀器中已不采用，如果刻槽是刻在平面上的是平面光柵，如果是形成在凹面上的是凹面光柵。
